石棉粉煤灰的价格是多少

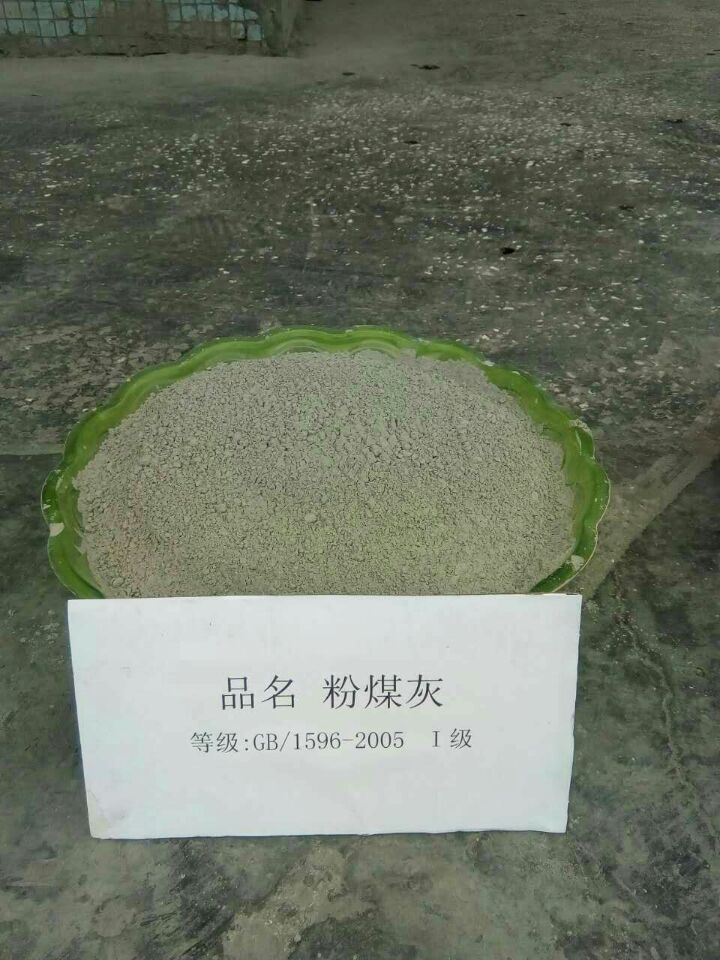

石棉县石祥建材专业生产加工粉煤灰，粉煤灰在生活中使用是非常多的其综合利用表现在粉煤灰是煤粉经高温燃烧后形成的一种似火山灰质混合材料。
它是燃煤电厂将煤磨细成100m以下的煤粉，用预热空气喷入1300～1500℃的炉膛内，在其悬浮燃烧后形成的固体废物。产生的高温烟气，经收尘装置捕集就得到粉煤灰(或叫飞灰)。少数煤粉在燃烧时因互相碰撞而粘结成块，沉积于炉底成为底灰。飞灰约占灰渣总量的80%～90%，底灰约占其总量的10%～20%。粉煤灰收集包括烟气除尘和底灰除渣两个系统，粉煤灰的排输分干法和湿法两种方法。干排是将收集到的飞灰直接输入灰仓。湿排是通过管道和灰浆泵，利用高压水力把粉煤灰输送到贮灰场或江、河、湖、海。湿排又分灰渣分排和混排。目前我国大多数电厂采用湿排。粉煤灰的化学组成与煤的矿物成分、煤粉细度和燃烧方式有关，其主要成分为SiO2、Al2O3、Fe2O3、CaO和未燃炭，另含有少量K、P、S、Mg等化合物和As、Cu、Zn等微量元素。表9-4为我国一般低钙粉煤灰的化学成分，其成分与粘土类似。表9-4我国一般低钙粉煤灰的化学成分 成分SiO2Al2O3Fe2O3CaOMgOSO3Na2O3及K2O烧失量百分含量/%40～6017～352～151～100.5～20.1～20.5～41～26粉煤灰的化学成分是评价粉煤灰质量优劣的重要技术参数。根据粉煤灰中CaO含量的高低，将其分为高钙灰和低钙灰。CaO含量在20%以上的叫高钙灰，其质量优于低钙灰。另外，粉煤灰的烧失量可以反映锅炉燃烧状况，烧失量越高造成的能源浪费越大，粉煤灰质量越差。煤粉经燃烧后颗粒变小，孔隙率提高，比表面积增大，活性程度和吸附能力增强，电阻值加大，耐磨强度变高，三维压缩系数和渗透系数变小。粉煤灰有着良好的物理、化学性能和利用的价值，因而成为一种“二次资源”。粉煤灰中的C、Fe、Al及稀有金属可以回收，CaO、SiO2等活性物质可广泛用作建材和工业原料，Si、P、K、S等组分可用于制作农业肥料与土壤改良剂，其良好的物化性能可用于环境保护及治理。因此，粉煤灰资源化具有广阔的应用和开发前景。（1）粉煤灰作建筑材料。粉煤灰作建筑材料，是我国大量利用粉煤灰的途径之一，它包括配制粉煤灰水泥、粉煤灰混凝土、粉煤灰烧结砖与蒸养砖、粉煤灰砌块、粉煤灰陶粒等。粉煤灰水泥又叫粉煤灰硅酸盐水泥，它是由硅酸盐水泥熟料和粉煤灰，加入适量石膏磨细而成的水硬胶凝材料，能广泛用于一般民用、工业建筑工程、水工工程和地下工程。粉煤灰混凝土是以硅酸盐水泥为胶结料，砂、石等为骨料，并以粉煤灰取代部分水泥，加水拌合而成。建国以来，我国曾在刘家峡等大型水利大坝工程中采用了粉煤灰混凝土。粉煤灰的成分与粘土相似，可以替代粘土生产粉煤灰烧结砖、粉煤灰蒸养砖、粉煤灰免烧免蒸砖、粉煤灰空心砖等。粉煤灰硅酸盐砌块是以粉煤灰作原料，再掺入少量石灰、石膏及骨料，经蒸气养护而成的一种新型墙体材料，具轻质、高强、空心和大块等特点，与砖相比具有工效高、投资省等优点，但要求其中Al2O3、SiO2含量高，细度好，含炭量低等，具体要求见粉煤灰硅酸盐砌块建材标准(JC238-18)。（2）粉煤灰作土建原材料和作填充土。粉煤灰能代替砂石、粘土用于高等级公路路基和修筑堤坝。其用作路坝基层材料时，掺和量高、吃灰量大，且能提高基层的板体性和水稳定性。目前我国公路、尤其是高速公路常采用粉煤灰、粘土和石灰掺合作公路路基材料。我国三门峡、刘家峡、亭下水库等水利工程，秦山核电站、北京亚运工程等，以及国内一些大的地下、水上及铁路的隧道工程等，均大量掺用了粉煤灰，一般掺用量25%～40%，不仅节约大量水泥，并提高了工程质量。利用粉煤灰对煤矿区的煤坑、洼地、塌陷区进行回填，既降低了塌陷程度，吃掉了大量灰渣，还复垦造田，减少了农户搬迁，改善了矿区生态，是一举多得的事情。（3）粉煤灰作农业肥料和土壤改良剂。粉煤灰具有质轻、疏松多孔的物理特性，还含有磷、钾、镁、硼、钼、锰、钙、铁、硅、等植物所需的元素，因而广泛应用于农业生产。在土壤中直接施用粉煤灰，可改良土质，改善土壤的水、肥、气、热条件，促进作物的早熟和丰产，提高作物的抗旱能力。因其含有大量农作物所必需的营养元素硅、钙、镁、磷、钾等，粉煤灰还可直接用作农业肥料和制造各种复合肥。（4）利用粉煤灰回收工业原料。从粉煤灰中可以：1)回收煤炭资源。我国热电厂粉煤灰含炭量一般在5%～7%，含炭量大于10%的电厂约占30%，据统计，仅湖南省各热电厂每年从粉煤灰中流失的煤炭就达20×104t以上。因此，从粉煤灰中回收煤炭资源，不仅有利于其作建材原料的再生利用，而且节约了宝贵的资源，非常必要。煤炭的回收方法与排灰方式有关。一般用浮选法回收湿排粉煤灰中的煤炭,用静电分选法回收干灰中的煤炭。浮选法回收煤炭资源，回收率可达85%～94%，静电分选炭回收率一般在85%～90%，回收煤炭后的灰渣可作建筑原料。2)回收金属物质。粉煤灰含Fe2O3一般在4%～20%，最高达43%，当Fe2O3含量大于5%时，即可回收。Fe2O3经高温焚烧后，部分被还原成Fe3O4和铁粒，可通过磁选回收。Al2O3是粉煤灰的主要成分，一般含17%～35%，可作宝贵的铝资源。铝回收还处于研究阶段，一般要求粉煤灰中Al2O3高于25%方可回收。目前铝回收有高温熔融法、热酸淋洗法、直接熔解法等多种。粉煤灰中还含有大量稀有金属和变价元素，如铂、锗、镓、钪、钛、锌等。美国、日本、加拿大等国进行了大量开发，并实现了工业化提取铂、锗、钒、铀。我国也做了很多工作。如用稀硫酸浸取硼，其溶出率在72%左右，浸出液鳌合物富集后再萃取分离，得到纯硼产品；粉煤灰在一定条件下加热分离镓和锗，回收80%左右的镓；再用稀硫酸浸提、锌粉置换以及酸溶、水解和还原，制得金属锗，所以粉煤灰又被誉为“预先开采的矿藏”。3)分选空心微珠。空心微珠是SiO2、Al2O3、Fe2O3及少量CaO、MgO等组成的熔融结晶体，它是在1400～2000℃温度下或接近超流态时，受到CO2的扩散、冷却固化与外部压力作用而形成的。快冷时形成能浮于水上的薄壁珠，慢冷时则形成圆滑的厚壁珠。空心微珠的容重一般只有粉煤灰的1/3，其粒径多在75～125μm，它在粉煤灰中的含量最多可达50%～70%，通过浮选或机械分选，可回收这一资源。空心微珠具有多种优异性能：耐热、隔热、阻燃，是新型保温、低温制冷绝热材料与超轻质耐火原料。它还是塑料，尤其是耐高温塑料的理想填料，用它作聚乙烯、苯乙烯的充填材料，不仅可提高其光泽、弹性、耐磨性，而且具有吸声、减振和耐磨效果。利用粉煤灰空心微珠再生塑料，价格低廉、节约资源、经济效益十分显著。因空心微珠表面多微孔，可作石油化工的裂化催化剂和化学工业的化学反应催化剂，也可用作化工、医药、酿造、水工业等行业的无机球状填充剂、吸附剂、过滤剂。在军工领域，它被用作航天航空设备的表面复合材料和防热系统材料，并常被用于坦克刹车。空心微珠比电阻高，且随温度升高而升高，因而又是电瓷和轻型电器绝缘材料的极好原料。4)用粉煤灰作环保材料。利用粉煤灰可开发环保材料：制造人造沸石和分子筛，不但节约原材料，而且工艺简单，生产产品质量达到甚至优于化工合成的分子筛；制造絮凝剂，具有强大的凝聚功能和净水效果；作吸附材料，浮选回收的精煤具有活化性能；还可制作活性炭或直接作吸附剂，直接用于印染、造纸、电镀等各行各业工业废水和有害废气的净化、脱色、吸附重金属离子，以及航天航空火箭燃料剂的废水处理，吸附饱和后的活化煤不需再生，可直接燃烧。
